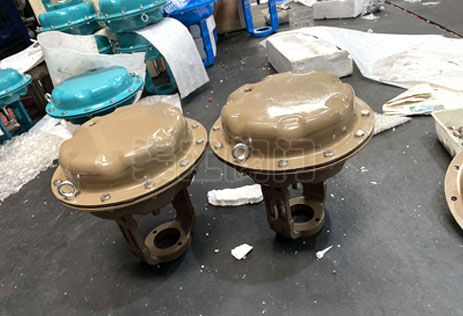

ZHA/B多彈簧氣動薄膜執行器由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配?？烧{(diào)零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，ZHA/B氣動薄膜執行機構具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。ZHA/B氣動薄膜執行機構以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。
ZHA型：正作用，當信號壓力增加時，閥桿部件向下移；
ZHB型：反作用，當信號壓力增加時，閥桿部件向上移。
| 機殼 | A3 | 推桿 | 2Cr12 |
|---|---|---|---|
| 支架 | HT200 | 軸套 | 復合聚四氟乙烯 |
| 膜片 | 丁睛橡膠夾增強滌綸織物 | 壓縮彈簧 | 60Si2Mn |
| 項目 | 帶定位器 | 不帶定位器 |
|---|---|---|
| 基本誤差％ | ≤±1 | ≤±4(輸出行程的百分數表示) |
| 回差％ | ≤1 | ≤2.5(輸出行程的百分數表示) |
| 死差％ | ≤0.4 | ≤2.5(輸出壓力范圍的百分數表示) |
| 額定行程偏差％ | ±2.5 | |
| 始終點偏差％ | ±1.0 | 氣關式始點±5.0；氣開式始點±2.5、終點±5.0 |
| 工作壽命 | 不少于30萬次 | |
| 型號 | 膜片面積(cm²) | 彈簧數量 | 上限行程 | 氣壓 | 上限推力(N) |
|---|---|---|---|---|---|
| ZH/ZHA22D | 350 | 3～6 | 20 | 1.4 | 4800 |
| ZH/ZHA22R | 0 | 480 | |||
| ZH/ZHA23R | 350 | 3～6 | 30 | 1.4 | 5200 |
| ZH/ZHA23D | 0 | 920 | |||
| ZH/ZHA34R | 610 | 3～6 | 45 | 1.4 | 7800 |
| ZH/ZHA34D | 0 | 720 | |||
| ZH/ZHA45R | 1000 | 4～8 | 65 | 1.4 | 11000 |
| ZH/ZHA45D | 0 | 3840 | |||
| ZH/ZHA56R | 1300 | 4～7 | 110 | 1.4 | 15000 |
| ZH/ZHA56D | 0 | 5000 |
 |
|---|

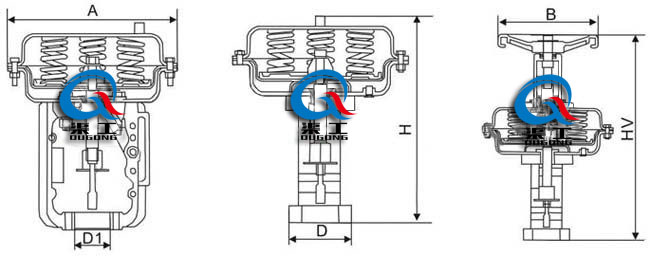

| ZHA/B多彈簧氣動薄膜執行器 主要外形圖 |
| 型號 | 主要尺寸 | 可配閥門 (mm) | 重量(Kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D1 | n×d | H | HV | A | B | |||
| ZHA/B22 | 60 | 101 | 4×10 | 300 | - | 288 | - | DN10-DN20 | 15 |
| ZHA/B23 | 60 | 101 | 4×10 | 321 | - | 288 | - | DN25-DN32 | 17 |
| ZHA/B34 | 74 | 124 | 4×14 | 437 | - | 360 | - | DN50-DN100 | 25 |
| ZHA/B45 | 95 | 152 | 4×14 | 542 | - | 470 | - | DN125-DN200 | 46.5 |
| ZHA/B56 | 100 | 190 | 4×18 | 740 | - | 579 | - | DN250-DN400 | 107.5 |
| ZHA/BA22 | 60 | 101 | 4×10 | - | 508 | 288 | 220 | DN10-DN20 | 18 |
| ZHA/BA23 | 60 | 101 | 4×10 | - | 551 | 288 | 220 | DN25-DN32 | 20 |
| ZHA/BA34 | 74 | 124 | 4×14 | - | 651 | 360 | 335 | DN40-DN50 | 31 |
| ZHA/BA45 | 95 | 254 | 4×14 | 771 | 470 | 335 | DN125-DN200 | 56 | |
| ZHA/BA56 | 100 | 328 | 4×18 | 1061 | 579 | 350 | DN250-DN400 | 124.5 | |
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多ZHA/B多彈簧氣動薄膜執行器的使用性能、外形結構、安裝尺寸參數、價格，索取
ZHA/B多彈簧氣動薄膜執行器說明書及產品選型樣本，請聯系我們。
